2022, Vol. 29
20世纪末以来，全球多海域大型水母暴发对海洋生态系统、滨海人类活动造成了严重危害[1-2]。东亚水域则是大型水母暴发的重灾区之一。中、日、韩科学家连续十多年对东亚水域开展了大型水母暴发机理、监测预警及灾害防治等多方面开展了系统的调查研究[3-5]。辽东湾位于渤海，是我国北方最重要的渔场之一，近十多年来，大型水母暴发在辽东湾连年发生，对渔业资源和海洋生态系统造成了危害[6]。在自然海域中开展大型水母监测调查对掌握其生态习性、开展水母灾害预警防治具有非常重要的意义和价值。
国内外学者通过网具、目视调查、水下摄像机、声学技术和航空影像等技术对大型水母展开了监测调查[7]。关于声学技术在大型水母监测调查应用方面，近十多年来，国际上多种科学鱼探仪[8-12]、信标[13]等多种声学技术逐渐用于大型水母监测调查和行为规律研究中，展现出了良好的观测效果和应用前景[14]。随着声学技术的发展，高分辨率的双频识别声纳(dual-frequency identification sonar, DIDSON)在国际上的渔业管理上已经得到了良好的应用，在鱼类行为学监测[15-16]，鱼群数量评估[17-18]等方面展现出优越的监测效果。DIDSON其最大的优点在于即使在浑浊、黑暗的水体中也能产生清晰的声学影像，又称为声学摄像机[19], Tiffan 等[20]采用DIDSON观察到哥伦比亚河大鳞大麻哈鱼(Oncorhynchus tshawytscha)挖洞产卵的情形；太平洋鲑鱼委员会利用DIDSON观察了加拿大Fraser河上游和下游鲑鱼的洄游情况[21]; Rakowitz等[15]利用DIDSON定量观察了捷克Zelivka水库内鱼类对拖网的回避行为特征，发现DIDSON可以清晰的识别对拖网表现出明显回避反应的鱼和对拖网没有表现出明显回避反应的鱼，可以良好的应用于鱼类的行为学研究。Magowan 等[16]通过DIDSON监测了美国马萨诸塞州沿海小河流中成年河鲱(Alosa pseudoharengus及Alosa aestivalis)的数量和洄游方式，利用每天24 h记录的图像，根据DIDSON影像中鱼类大小、形状和行为的不同，人工计数和识别不同的鱼类。DIDSON被证明是一种有效的声纳类型，利用它可以连续监测和计数沿海小河中的河鲱鱼。Budnik 等[22]在北美伊利湖支流的河口附近使用DIDSON监测了增殖放流的虹鳟(Oncorhynchus mykiss)幼鱼的迁移模式，测量了放流虹鳟的体长，并估算了在放流后的前7~8周到达河口时的存活率。在DIDSON进行大型水母监测方面，Han 等[23]和Makabe 等[24]曾利用该仪器成功的对近岸盐湖水域暴发的海月水母(Aurelia sp.1)进行了监测调查，Honda等[25]曾经用DIDSON观察了日本海近岸游动的沙海蜇，Lee等[26]曾经用DIDSON研究了黄海海域沙海蜇的游动速度和伞径的关系。
DIDSON监测也存在一些弱点：第一是DIDSON有最小探测目标的尺寸限制，为了确保探测目标被准确的检测到，一些应用中设置了4~5 cm的目标检测阈值[24, 27-28]；第二是探测距离的限制(1.8 MHz探测频率的最大探测距离15 m; 1.1 MHz探测频率的最大探测距离40 m)，适合于探测水深较浅的水域；第个是DIDSON具有表面1 m左右的探测盲区，使水面表层的探测目标无法被探测到[24, 29-30]。近十多年来，国内开始将 DIDSON 应用于不同水域的鱼类资源调查与行为观测。周家飞等[29]对葛洲坝下游的近坝区域的水域进行了DIDSON 走航观测和昼夜定点观测，调查了该区域的鱼类资源密度，并分析了鱼类的昼夜垂直分布行为。莫伟均等[30]利用DIDSON对贵州北盘江光照与董箐库区的鱼类进行了水声学调查，监测了鱼类的密度和垂直分布。Zhang等[31]通过DIDSON对雅砻江中部两河口水电站大坝下游鱼类的洄游规律进行了观测，并进行了自动计数和测量了体长，验证了在DIDSON测量水电站下游鱼类洄游行为方面的巨大潜力，这将有助于中国鱼类通道研究和鱼类资源保护。关于声学技术在我国渔业的应用方面，目前我国学者已经先后将声学技术多次应用于海洋重要经济鱼类[32-34]、淡水鱼类[29-31, 35]、南极磷虾(Euphausia superba)[36]、头足类[37-38]等渔业资源的定量评估中，并均取得了良好的应用效果，国内近几年开始了声学技术在大型水母监测调查应用方面的研究[14,39-41]，尚未发现通过DIDSON对我国近海大型水母的观测报道。在本研究中，我们在国内首次尝试采用DIDSON开展辽东湾大型水母沙海蜇丰度和分布的监测调查，验证DIDSON在我国近海大型水母监测调查中的效果。
1 材料与方法 1.1 研究区域及采样方法2017年7月18日和2017年8月18日，根据前期调查选择沙海蜇出现数量较多的辽东湾营口近海作为监测海域，随机选择3个区域，租用辽营渔15228号渔船(功率88.2 kW)，按照辽宁省地方标准《沙蜇监测调查技术规程》(DB21/T 2823- 2017)[42]开展传统网具的沙海蜇监测，调查网具为沙海蜇网(50 m×8 m，网目10 cm)，该网具为锚流网，利用海流将沙海蜇兜在网中进行捕获。同时，待调查网具下网结束，在与调查网具相距50 m左右沿着下网方向设置DIDSON观测断面，调查断面位于沙海蜇进入网口的一侧(图1)，每个断面观测时间30 min。网具下网的同时，利用ALEC公司生产的直读式电磁流速流向仪(AEM213-D)测量下网期间海流的平均流速，1 h后起网计数捕获的沙海蜇数量。
08-1223-13-F001.jpg "点击查看原图") |

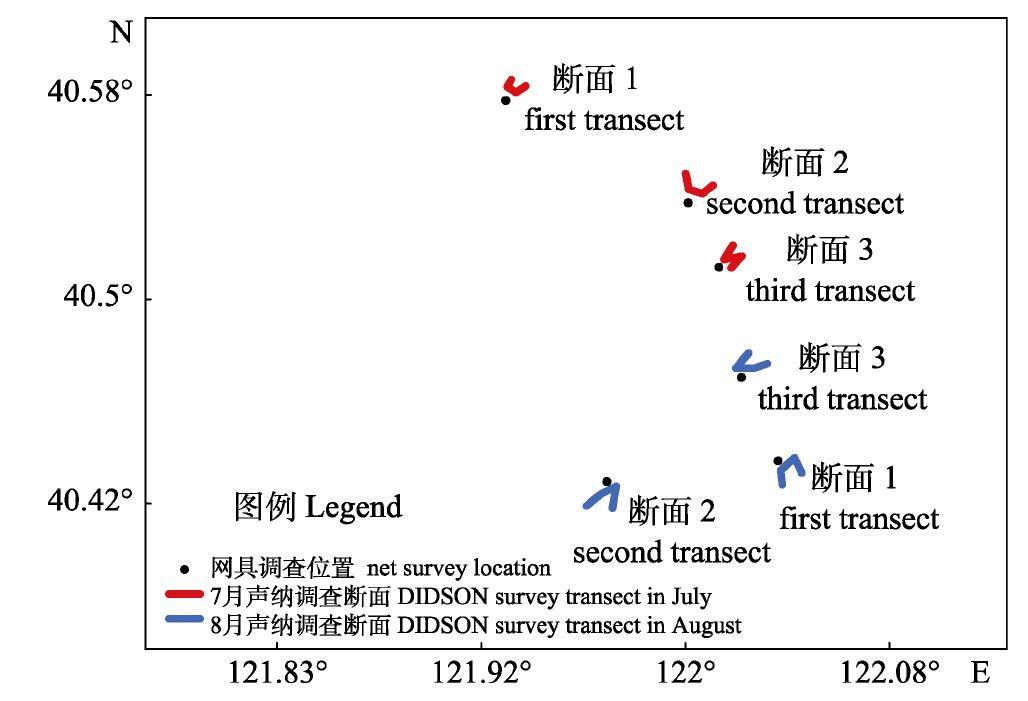

图1 2017年辽东湾水域沙海蜇声纳观测断面 Fig. 1 The transects of giant jellyfish Nemopilema nomurai medusae by DIDSON monitoring in Liaodong Bay, 2017 |
由于调查区域的最大水深为14 m，故双频识别声纳(Aris1800)采用的操作频率为1.8 MHz (该频率最大探测距离为15 m，在小于15 m水深的范围内有效观测深度即为水深)，其模式波束水平宽度0.3°，垂直宽度14°，视野角29°，波束数量96帧。采用自制的支架将DIDSION主机固定在船舷，调整角度使主机(传感器)下沉至水面以下0.3 m处并保持探头垂直于水面，探头前有0.7 m的探测盲区，水深1 m以内为探测盲区(图2)。调查船待调查网具下网后，沿着设计断面以0.7~0.9 m/s (2.5~3.5 km/h)速度前行，3个断面的DIDSON观测数据采集时间均为30 min。采用人工计数的方式记录DIDSON观测视频中沙海蜇出现的数量、分布水层及其对应的时间。以1 min为时间单元统计观测视频中出现的沙海蜇数量，并计算其丰度。
08-1223-13-F002.jpg "点击查看原图") |

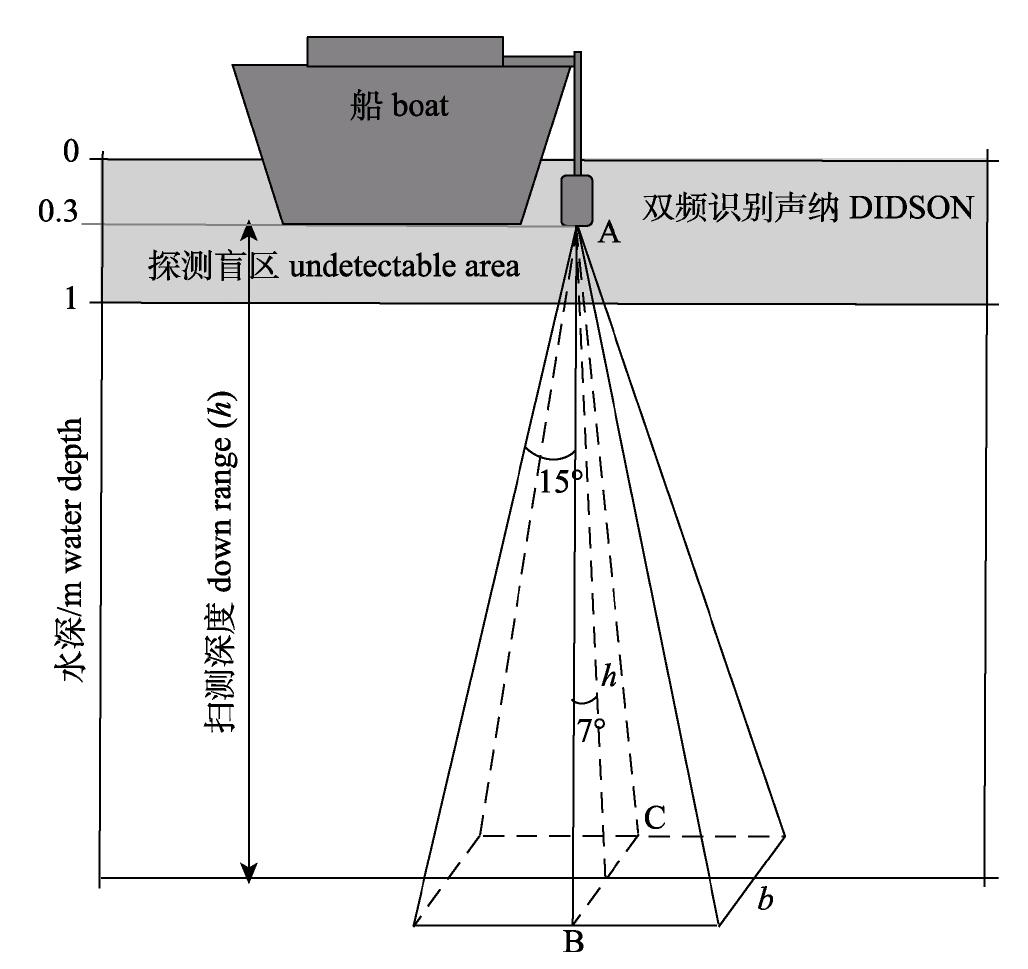

图2 双频识别声纳观测示意图 Fig. 2 Schematic representation of the pyramid-shaped DIDSON view field |
沙海蜇丰度计算以观测或者捕获到的沙海蜇数量除以扫海体积来进行计算。DIDSON观测不同水层的沙海蜇丰度通过不同水层对应沙海蜇数量除以不同水层的扫测体积进行计算，具体公式如下：
双频识别声纳(DIDSON)扫测体积，以DIDSON走航时扫过的面积乘以航线长度计算，本研究DIDSON扫测体积的公式参考莫伟均等[30]在北盘江董箐与光照库区鱼类资源水声学调查的方法计算，将 DIDSON扫测形成一帧画面所探测的水体近似看做四面体(图2):
声纳扫测体积通过下列公式计算：
| ${V_{{\rm{DIDSON}}}} = {S_{{\rm{ABC}}}}vt$ | (1) |
| ${S_{{\rm{ABC}}}} = 0.5bh$ | (2) |
| $b = {\rm{ }}2h{\rm{ tan }}7$ | (3) |
式中，VDIDSON为声纳探测水体体积(m3); SABC为垂直走航方向的四面体中心垂面面积(m2); v为声纳探测走航时的船速(m/s); t为声纳扫测时间(s); b为声纳探测最远端截面的宽度(m); h为声纳扫测水体成像最远距离，即为声纳扫测实际有效深度(m)。
网具扫测体积通过下列公式计算：
| ${V_{{\rm{net}}}} = LH{v_{\rm{h}}}T$ | (4) |
式(4)中：Vnet 为锚流网调查的扫测体积(m3); L为锚流网在海中张开的宽度(m)，本研究中按照实际下网宽度50 m计算；H为锚流网在海中的高度(m)，本研究中按照锚流网在海流的冲击下在海中的实际张开高度3 m计算；vh为通过锚流网的海流速度(m/s)，通过实地测量本研究中海流平均流速为0.265 m/s; T为锚流网调查时间(s)。
DIDSON或者网具监测沙海蜇丰度通过下列公式计算：
| $\rho = 1000n/V$ | (5) |
式(5)中：ρ为沙海蜇丰度(ind/1000 m3); n为声纳探测或者网具捕获的沙海蜇数量(ind); V为声纳或者网具的扫测体积(m3)。
2 结果与分析 2.1 观测图像图3 为截取的6幅DIDSON观测视频图像。如图所示，DIDSON观测图像较为清晰的显示沙海蜇在视野内的数量及其对应的水深。同时，沙海蜇游动时的角度和体位状态也能被DIDSON探头捕捉到，且由于观测图像为连续的视频数据，沙海蜇游动穿越DIDSON探测范围时的行为特征可直观的被观测到。
2.2 沙海蜇的平面分布7月份，DIDSON观测到的30 min内3条调查断面沙海蜇丰度的变化趋势不尽相同。从东向西走航开始，断面1和断面2沙海蜇的丰度在不断降低，断面3沙海蜇的丰度在不断增加(图4)。8月份，DIDSON观测到的30 min内3条调查断面沙海蜇丰度总体较低，且较为平均，断面1和断面2沙海蜇的丰度相对高于断面3，断面3很多位置未发现沙海蜇(图5)。
08-1223-13-F003.jpg "点击查看原图") |

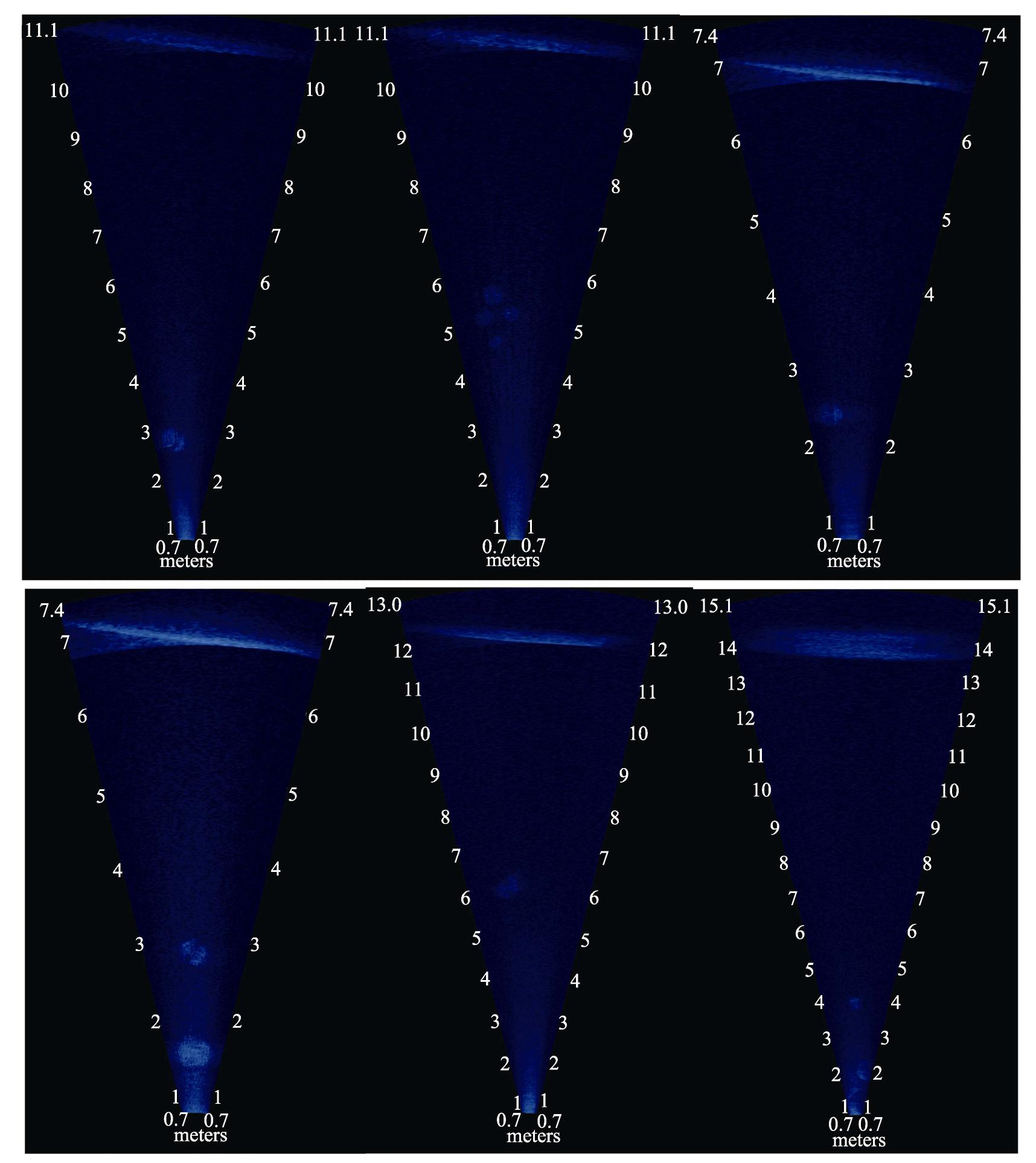

图3 辽东湾水域7月和8月双频识别声纳( DIDSON )观测的沙海蜇影像 Fig. 3 The giant jellyfish Nemopilema nomurai in DIDSON images in July and August in Liaodong Bay |
08-1223-13-F004.jpg "点击查看原图") |

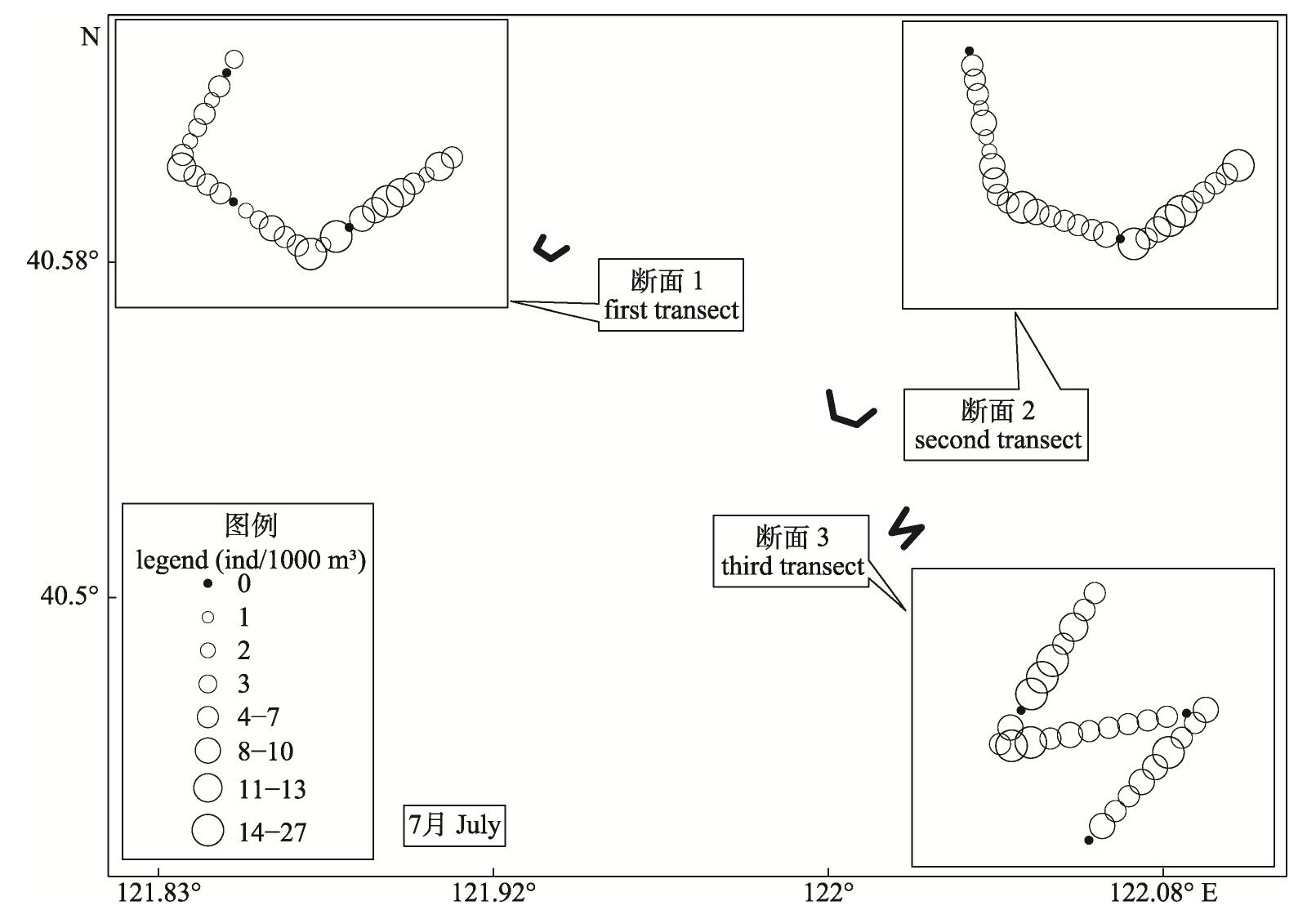

图4 辽东湾水域7月3条调查断面DIDSON观测沙海蜇丰度平面分布 Fig. 4 Horizontal distribution of giant jellyfish Nemopilema nomurai medusae abundance along three transects by DIDSON images in July in Liaodong Bay |
08-1223-13-F005.jpg "点击查看原图") |

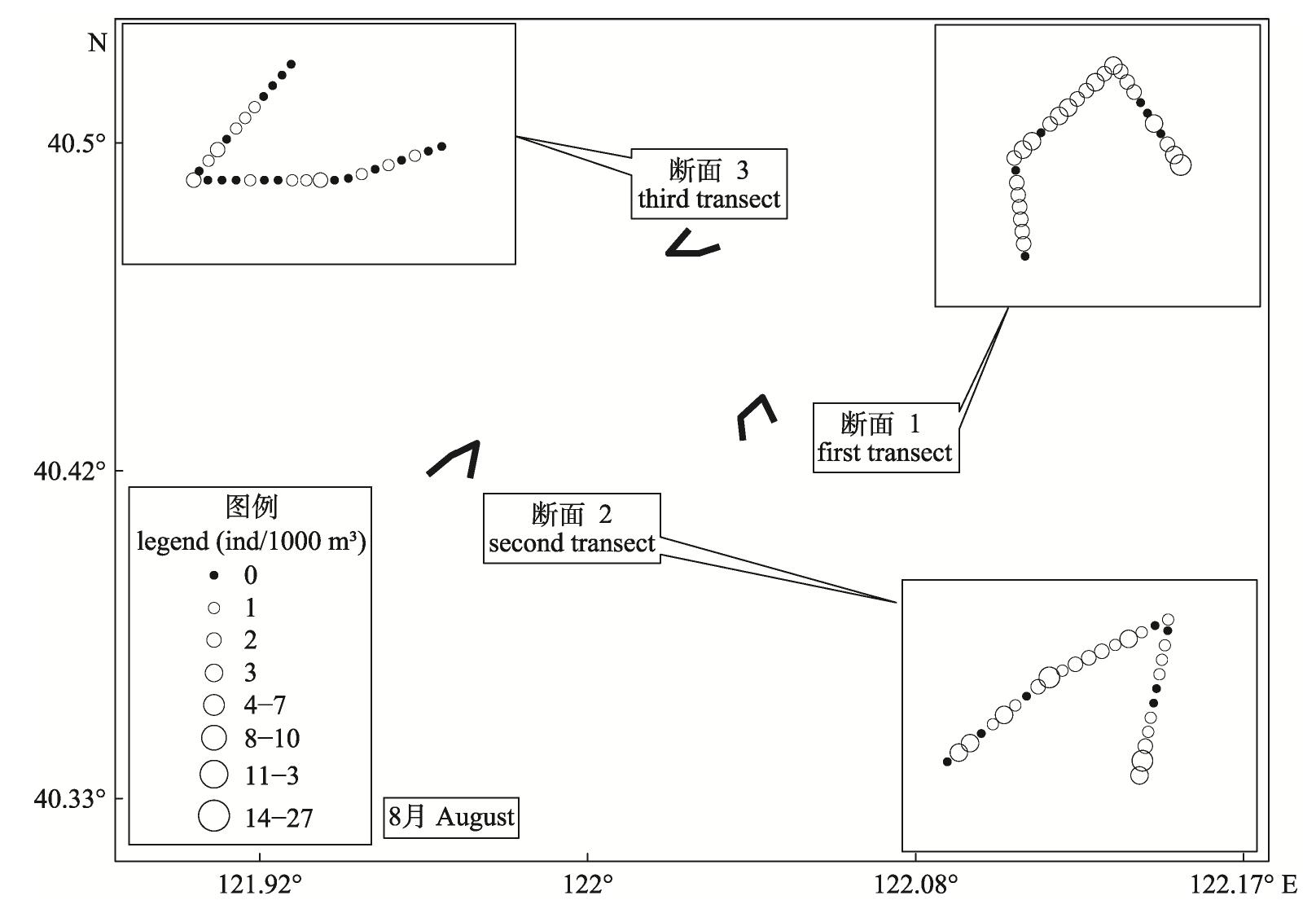

图5 辽东湾水域8月3条调查断面DIDSON观测沙海蜇丰度平面分布 Fig. 5 Horizontal distribution of giant jellyfish Nemopilema nomurai medusae abundance along three transects by DIDSON images in August in Liaodong Bay |
7月，断面1、断面2、断面3平均水深分别为11.0 m、10.0 m和7.4 m。通过声纳扫测数据分析计算：断面1, 1.1~6.0 m水深沙海蜇栖息丰度更高；断面2，沙海蜇垂直分布较为平均，1.1~2.0 m水深沙海蜇栖息丰度更高；断面3, 1.1~3.0 m水深的沙海蜇丰度更高。(图6)
8月，断面1、断面2、断面3平均水深分别为12.0 m、14.0 m和13.0 m。3条调查断面观测的沙海蜇主要栖息在1.1~10.0 m的水深范围，底层水域未发现沙海蜇的分布(图7)。
2.4 声纳观测与网具调查沙海蜇丰度的比对7月3条调查断面的DIDSON观测30 min内沙海蜇的总数量分别是135、122、79头，其丰度分别为6.13 ind/1000 m3、6.71 ind/1000 m3、7.93 ind/1000 m3, DIDSON观测3条调查断面沙海蜇平均丰度为(6.92±0.75) ind/1000 m3。8月份3条调查断面的DIDSON观测结果也有差异，且观测到的沙海蜇数量总体上少于7月份，其数量分别为37、44、17头，丰度分别为1.41 ind/1000 m3、1.23 ind/1000 m3、0.55 ind/1000 m3 (图5), DIDSON观测3条调查断面沙海蜇平均丰度为(1.07±0.37) ind/1000 m3。
08-1223-13-F006.jpg "点击查看原图") |

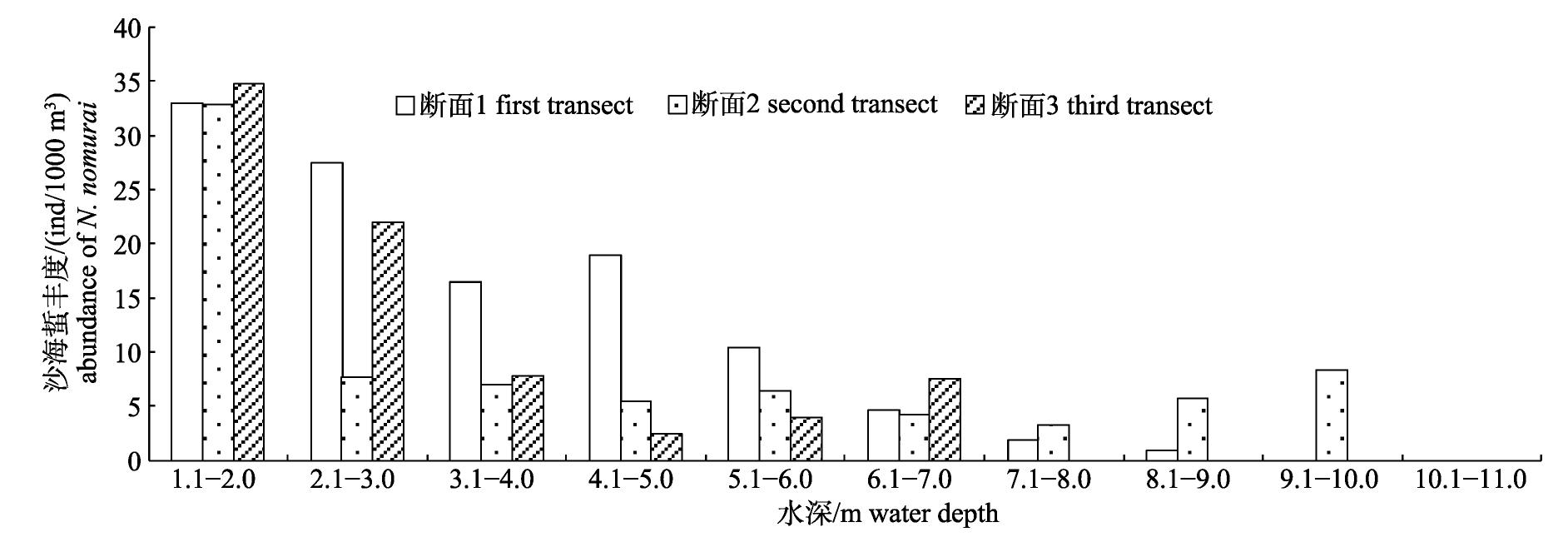

图6 辽东湾水域7月份DIDSON观测沙海蜇的垂直分布 Fig. 6 The vertical distribution of giant jellyfish Nemopilema nomurai medusae by DIDSON images in July in Liaodong Bay |
08-1223-13-F007.jpg "点击查看原图") |

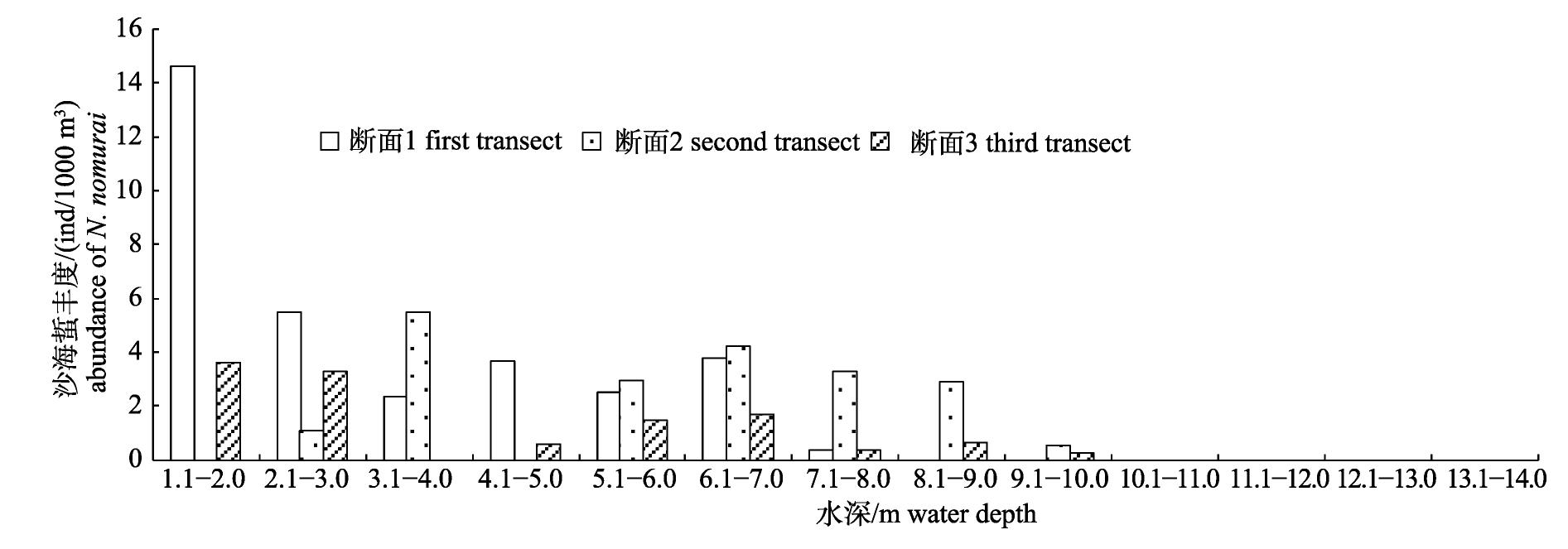

图7 辽东湾水域8月DIDSON观测沙海蜇的垂直分布 Fig. 7 The vertical distribution of giant jellyfish Nemopilema nomurai medusae by DIDSON images in August in Liaodong Bay |
网具调查结果与DIDSON观测结果类似，也表现为7月沙海蜇丰度高于8月，且丰度数值低于DIDSON观测结果。7月网具调查沙海蜇数量分别为223、125、260头，其丰度分别为1.56 ind/1000 m3、0.87 ind/1000 m3、1.82 ind/1000 m3，网具调查3条调查断面沙海蜇平均丰度为(1.42±0.42) ind/1000 m3; DIDSON观测到的沙海蜇平均丰度是网具调查的4.89倍(图8)。8月网具调查沙海蜇数量分别为31、62、23头，其丰度分别为0.22 ind/1000 m3、0.43 ind/1000 m3、0.16 ind/1000 m3，网具调查3条调查断面沙海蜇平均丰度为(0.27±0.12) ind/1000 m3; DIDSON观测到的沙海蜇丰度是网具调查的3.95倍(图9)。
08-1223-13-F008.jpg "点击查看原图") |

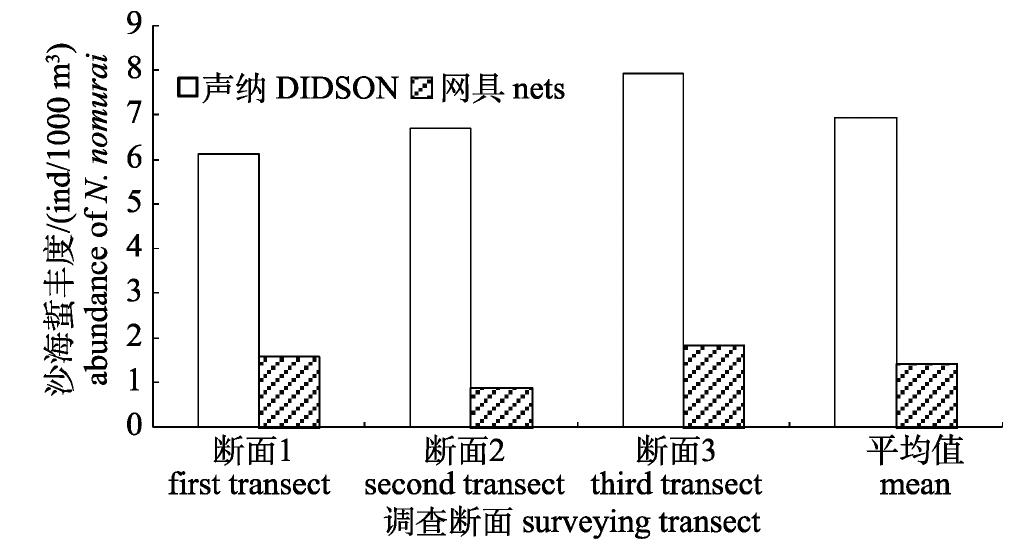

图8 辽东湾水域7月DIDSON观测的沙海蜇丰度和网具监测沙海蜇丰度的比对 Fig. 8 Comparison of abundance of giant jellyfish Nemopilema nomurai medusae in different layers by DIDSON images and by nets in July in Liaodong Bay |
08-1223-13-F009.jpg "点击查看原图") |

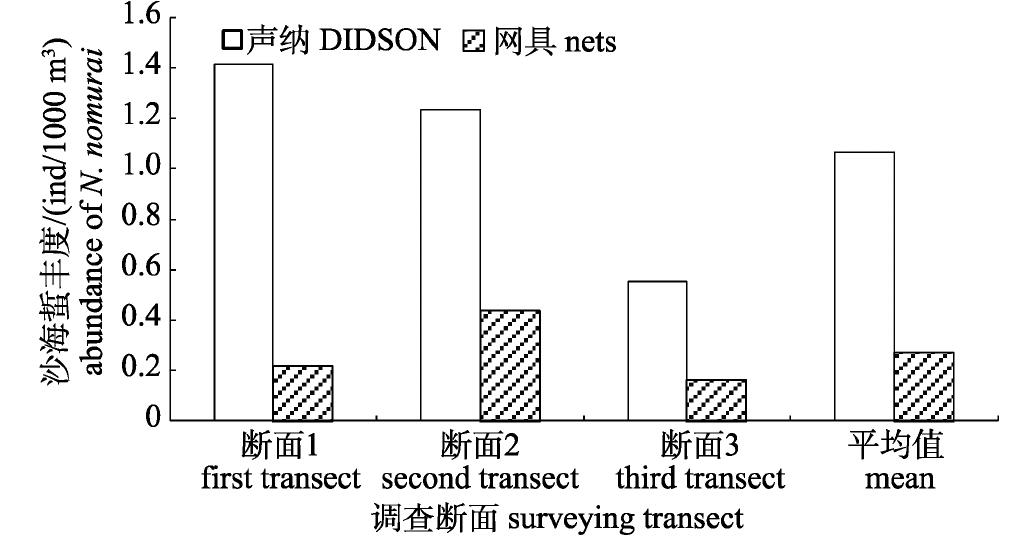

图9 辽东湾水域8月DIDSON观测的沙海蜇丰度和网具监测沙海蜇丰度的比对 Fig. 9 Comparison of abundance of giant jellyfish Nemopilema nomurai medusae in different layers by DIDSON images and by nets in August in Liaodong Bay |
根据网具调查所获沙海蜇，测量了沙海蜇伞径，由于网具捕获的沙海蜇部分伞径损坏，选择大多数完整的沙海蜇伞径进行了测量。7月捕获的沙海蜇伞径变化范围为16~75 cm，平均伞径为(33.01±13.17) cm; 8月捕获的沙海蜇伞径变化范围为27~81 cm，平均伞径为(57.03±13.44) cm (图10)。
3 讨论 3.1 DIDSON在其他渔业资源和大型水母监测中的优点Zhang等[43]通过DIDSON观察了养殖中华鲟(Acipenser sinensis)的游泳模式并测量了体长，Doehring 等[44]通过DIDSON观测了新西兰塔斯曼湾莫图埃卡河流域沿海河口潮汐水闸处小型鱼类(全长约60 mm)的迁徙分布特征，证实了DIDSON也可以用于观测较小的鱼类的栖息分布特征。Hwang 等[45]通过回声探测仪结合DIDSON观测了济州岛海域附近带鱼(Trichiurus lepturus) 的栖息习性，并测量了带鱼的体长，发现带鱼在夜晚会以头部朝向海面的方式垂直游动。Swanson 等[46]使用双频识别声纳(DIDSON)监测了密歇根湖支流博德曼河的3种大小的洄游鱼类在春季和夏季进入河流的行为，并对鱼类行为的环境影响因子进行了评估。Giorli等[47]利用DIDSON观测了夏威夷近海中上层海洋动物的空间分布，并测量了密度和大小，发现可以通过海洋动物的运动轨迹区分鱼类、鱿鱼和无脊椎动物等，并且海况条件会影响DIDSON影像视频的质量，因此尽可能选择风平浪静的天气开展DIDSON观测。并且DIDSON在渔业管理的应用中，逐渐开发出了自动计数的计数方式[44,48]。童剑锋等[49-50]通过DIDSON进行了香鱼(Plecoglossus altiveli)的有效识别并进行了软件自动计数，得到了很好的效果；张进[51]根据 DIDSON 的成像特点，对其采集的图像进行预处理，增强其视觉效果，对上海滴水湖进行了渔业资源调查，对湖中的鱼类进行了软件自动计数和资源量估算。张翔[52]通过DIDSON对象山港人工鱼礁鱼类的分布情况进行了研究，并对Echoview软件自动计数的结果误差进行了验证，验证结果表明自动计数与人工计数相比，计数结果一般偏大(误差2.4%~13.3%)，总体来说，自动计数的偏差在可控范围之内。若从计数效率及计数方法上考虑，对比之下，自动计数仍是目前来说较好的计数方法。关于DIDSON在大型水母的监测和调查方面，Han 等[23]运用DIDSON清晰的监测了近岸盐湖水域中伞径4.1~19.6 cm (平均13.1 cm)的海月水母，Makabe 等[24]通过DIDSON再次监测了近岸盐湖中的海月水母的时空分布和季节种群动态，并发现通过DIDSON清晰识别出海月水母的最小伞径为5.0 cm。在DIDSON监测大型水母沙海蜇的方面，Honda等[25]通过DIDSON清晰的观察到沙海蜇在海中的移动状况和垂直分布的水层，Lee等[26]用DIDSON研究了黄海海域沙海蜇的游动速度和伞径的关系。采用双频识别声纳DIDSON监测大型水母，由于该仪器超高的声学分辨率，使得大型水母本身的轮廓、水中的方位、生殖腺甚至附属器等特征可以被有效识别出来[23]，在浅海水域是一种精准的监测大型水母的方法之一，并且可以监测到大型水母分布的水层特征。由于本研究调查时间较短，沙海蜇个体数量较少，人工计数的方法即可以满足数据处理的要求。本研究和Han 等[23]、Makabe 等[24]大型水母的声纳观测图像计数中均只采用了人工计数的方法，未采用通过软件自动计数的方法[40, 44]。
08-1223-13-F010.jpg "点击查看原图") |

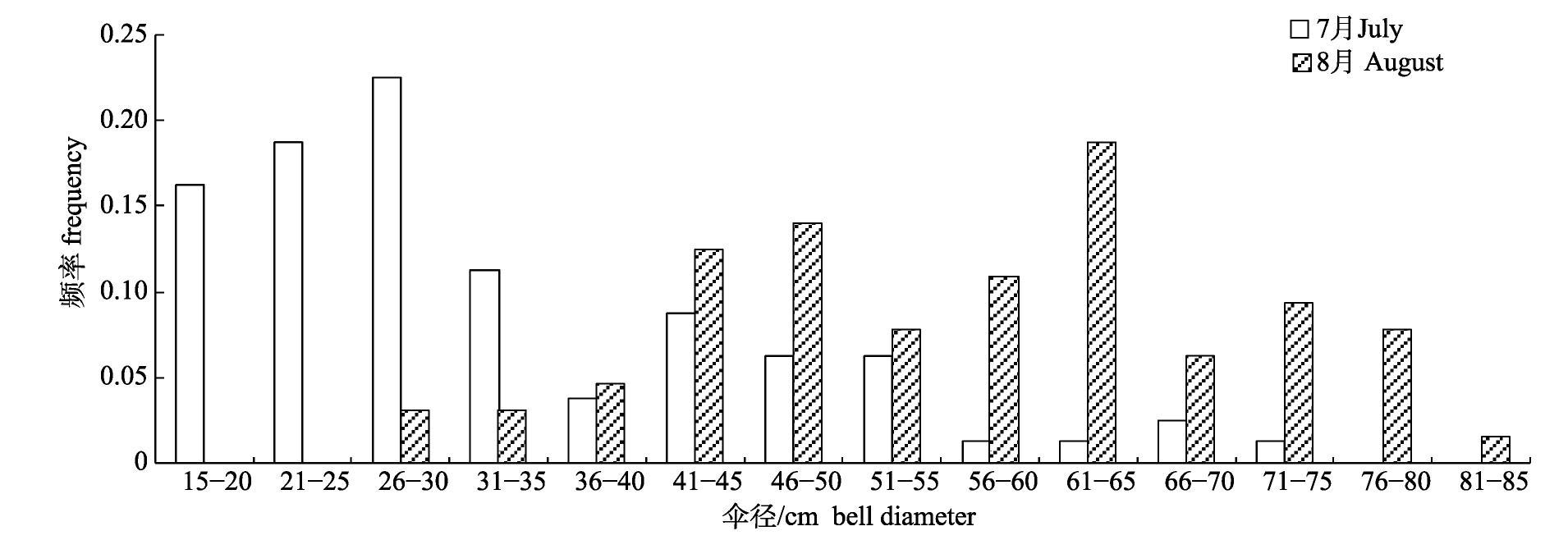

图10 辽东湾水域7月和8月沙海蜇伞径出现频率分布图 Fig. 10 The bell diameter frequency distribution of giant jellyfish Nemopilema nomurai medusae in Liaodong Bay from net samples in July and August in Liaodong Bay |
从本研究的调查结果来看，双频识别声纳DIDSON进行了不损害海洋生物情况的丰度评估，较为清晰的显示出大型水母沙海蜇分布的水层和数量，显示了双频识别声纳DIDSON对大型水母沙海蜇良好的观测效果。采用高分辨率成像声纳技术调查水母的方式，即使在低可见度的水体中也可以提供了近似于视频质量的水下生物的声学影像，尽管水母的声学影像没有鱼类清晰，但是可以通过水母体本身的轮廓、水中的方位乃至生殖腺等特征将水母与鱼类有效鉴别出来[23]。证明双频识别声纳是可以应用于浅海大型水母沙海蜇的观测和调查。从声纳观测和网具监测的沙海蜇丰度比对来看，2017年7月份和8月份声纳监测的沙海蜇丰度分别是网具监测的4.89倍和3.95倍，而Han等[23]的监测结果显示，声纳监测的海月水母丰度是网具监测的3.3倍。从对大型水母观测的伞径来看，Han等[23]对伞径4.1~19.6 cm (平均13.1 cm)的海月水母进行了观测，本文则对伞径16~81 cm (7月份平均伞径33.01 cm± 13.17 cm, 8月份平均伞径57.03 cm±13.44 cm)的沙海蜇进行了观测，本研究观测的大型水母伞径更大，进而在声纳观测图像中水母更加易于识别，体现出了良好的观测效果。
3.2 本研究的创新点与不足目前DIDSON在国内渔业管理的应用一般是在河流、水库和湖泊[29-31, 51]中鱼类资源的观测和评估，以及在浅海人工鱼礁区鱼类资源的监测[52-53]。本研究在国内首次将DIDSON应用于浅海海域大型水母监测调查中，证明了DIDSON是可以应用于浅海海域大型水母沙海蜇的监测调查的。本研究中，双频识别声纳清晰的观测到沙海蜇在调查海域栖息的水层和实时分布状况，与传统网具监测调查相比，DIDSON更为准确的评估了调查海区大型水母沙海蜇的丰度。本研究结果显示，DIDSON观测可以扩展大型水母沙海蜇监测的内容，对沙海蜇行为学的观测有进一步的发展空间，在大型水母行为学研究和资源量评估方面具有明显优势，该方法在浅海海域大型水母沙海蜇的监测调查具有一定的优越性，值得进一步研究应用。但本研究中也有一些需要在今后的工作中继续研究改进的地方，主要如下：
1) DIDSON具有较高的工作频率，要求探测时的走航船速较慢。张进[51]在研究中指出，一旦船速较快，采集到的鱼体目标就会出现锯齿状轮廓，当速度降低时锯齿状特征就有明显改善。为了能够得到清晰的数据，数据采集的时候一定要保持测量船的平稳，选择风浪小的天气测量，船的速度不宜过快，一般3到4节最好。在针对DIDSON声纳图像的诸多研究中多采用定点观测[16,44]或者慢速走航探测[29-30,51]，所采集到的数据质量较好[27]。因此本研究和Han 等[23]的研究均采用了较慢的走航船速(2.5~3.5 km/h)，这就导致在相同时间内DIDSON扫测体积低于传统网具调查的扫测体积。莫伟均等[30]在北盘江董箐与光照库区鱼类资源水声学调查中认为DIDSON走航船速需要控制在5 km/h以内才可以保证较好的图像质量；周家飞等[29]在葛洲坝下游近坝区水域鱼类资源DIDSON走航探测中，经过多次实验，认为船速维持在7 km/h以下时，可以保证探测图像较好的质量。本研究是在浅海中，受到波浪和潮流的影响，采用了更低的船速，但在今后的调查中，是否可以根据上述国内的经验尝试采用相对略高的船速是否能得到清晰的水母监测图像，增加单位时间内的DIDSON走航观测范围，减小单位时间内扫测体积较小而带来的声纳观测数据的随机性。
2) 本研究和Han 等[23]均是通过测量网具调查的大型水母伞径结果来计算DIDSON探测的大型水母伞径。在对DIDSON探测影像进行人工测量时无法考虑到被测生物的角度，测量方法比较机械，只能暂定影像框选被测生物进行测量，这样就会造成测量的局限性[52]。探测区域的沙海蜇的游动体态不同，对测量沙海蜇伞径的区别很大。今后可以继续研究并建立大型水母不同的体态与伞径的函数关系，通过DIDSON观测图像测量大型水母伞径。另外可以今后尝试根据声学影像对被测大型水母进行科学、有效的提取和识别，进而建立客观、准确的声学特征和生物学特征之间的模型关系，利用Echoriew等软件来实现大型水母声学图像的自动计数和跟踪。
3) 本研究中沙海蜇主要栖息在调查海域中上层水域(1.1~10 m)，底层水域沙海蜇出现的少。这点与Han等[23]的海月水母栖息在中上层水域丰度更高的观测结果相同。海水的物理化学条件，如低盐度水或风驱动的海流表层和底层缺氧可能会影响垂直方向水母的分布[23, 54-55]。另外调查时间也会影响水母的垂直分布，Honda 等[56] 对12只伞径在0.8 m至1.6 m的沙海蜇游泳深度进行了声学信标跟踪，发现日本海沙海蜇的活动范围与海洋的垂直结构有明显关系，夜晚的游泳深度要明显高于白天，中午时刻的游泳深度相对于清晨明显变浅，午夜的游泳深度要明显高于夜间的其他时间段。因此建议在今后的调查中增加DIDSON观测时间，包括进行长时间昼夜24 h的定点观测等，进一步掌握近海沙海蜇的生态栖息习性。
4 总结考虑到大型水母在海区中分布水层的不同，未来的大型水母监测调查则是需要多种技术全方位的调查，弥补各自的缺点。在未来大型水母监测中可根据具体监测海域情况将DIDSON、传统网具以及目视调查等方法选择性的结合使用，特别是有些海域状况复杂或者沙海蜇数量太多撑破网具，难以开展网具调查时，可采用DIDSON进行沙海蜇监测调查。本研究中声纳观测的沙海蜇平均丰度明显高于网具监测，由于本研究的声纳观测扫测体积低于网具扫测体积，有可能造成声纳监测数据的随机性要高于网具监测，在今后的监测中，通过延长走航观测时间，增大扫测体积，可得到更加科学的结果，进一步的研究声纳观测和网具监测大型水母丰度的差异。本研究的结果证明双频识别声纳是适用于近海大型水母沙海蜇的监测调查工作的，在今后的工作中，我们还需要将双频识别声纳用于更多种类的大型水母观测中以验证其在不同大型水母监测调查的应用效果。
