随着海水养殖不断向深远海挺进，大型智能化浮式网箱平台成为深远海养殖主力工程装备之一。浮式网箱平台结构型式的选择需要因地制宜，考虑环境荷载和作业水深，可采用半潜式、单立柱式和驳船式等。其中，半潜式网箱平台由于稳定性高、便于安装，近年来得以迅速发展，如海洋渔场1号、宁德1号和澎湖号等。为降低海上施工难度，半潜式网箱平台通常在陆地进行安装，再由拖轮拖曳至作业海域。但是由于网箱平台重心较高，在长距离拖航过程中平台容易产生倾覆风险。2018年5月底，深蓝1号网箱平台先后发生两次拖航倾斜事故，造成了较大的经济损失。因此，大型浮式网箱平台的拖航安全性已成为重要的工程问题。
目前，国内外学者对拖航问题的水动力研究取得了一定的成果。在数值模拟方面，基于势流理论，Zhang等[1]建立了一体化海上测风塔的浮运拖航水动力模型，计算了测风塔在波浪和风联合作用下的静稳性和动力响应，在此基础上，丁红岩等[2]分析了拖缆长度及拖缆点位置对其运动响应的影响；针对筒形基础，赵悦等[3]、Zhang等[4]、朱航等[5]和任建宇等[6]分析了环境参数及吃水深度对结构拖航稳定性的影响，刘宪庆等[7]研究了不同筒位布置下三筒形基础的水动力系数和幅频响应特性；翟秋等[8]和李亚杰等[9]分别研究了风浪流对大型预制沉箱及半潜式浮式风机运动响应的影响；贺维国等[10]对沉管隧道管节拖航过程的运动形态及影响因素进行了研究；孙涛等[11]研究了桩靴充水对自升式钻井平台拖航作业稳性的影响。在模型实验方面，Wang等[12]和练继建等[13]研究了环境参数对桶型基础湿拖稳定性的影响；丁红岩等[14]和王道广等[15]分析了环境参数和拖缆点位置对海洋平台拖航过程中运动响应的影响。然而，拖航水动力性能的研究对象主要为浮式风机和海上油气平台等结构，对于浮式网箱平台等大型养殖工程装备尚缺乏系统深入的研究。
本研究基于三维势流理论及半经验的莫里森方程，建立了半潜式网箱平台拖航过程水动力分析模型，研究了波浪条件及拖航方式等关键参数对网箱平台运动响应与拖缆张力的影响，为大型浮式网箱平台拖航运输安全性提供参考依据。
1 基本理论考虑任意三维浮体以速度U在波浪中拖航，建立迁移坐标系Oxyz, xy平面与平均静水面重合，z轴竖直向上并通过浮体几何中心，如图1所示。
10-1151-12-F001.jpg "点击查看原图") |

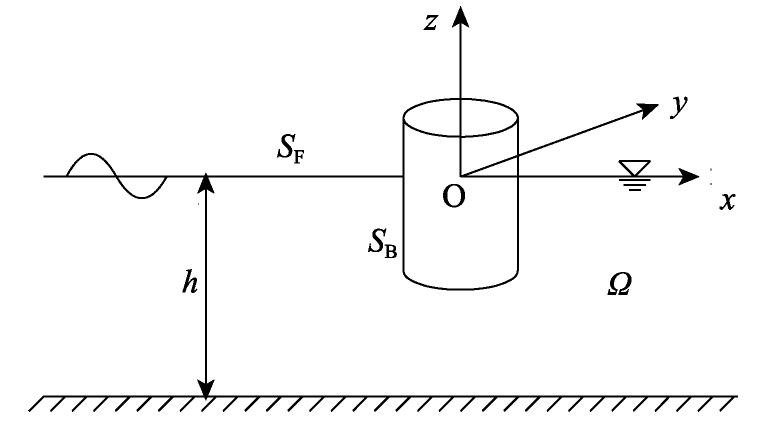

图1 坐标系示意图 Fig. 1 Sketch of the coordinate system |
假定流体无粘、不可压缩，流动无旋。基于线性势流理论[16]，流体速度势Φ(x, y, z, t)可分解为
| $\Phi = {\mathop{\rm Re}\nolimits} [({\phi _i} + {\phi _d} + {\phi _r}){e^{ - i\omega t}}]$ | (1) |
式中，ϕi、ϕd和ϕr别为入射势、绕射势和辐射势，${\phi _r} = \sum\limits_{j = 1}^6 { - i\omega {\xi _j}{\phi _j}} $ (i=1,…,6), ω为波浪的入射频率，ξj为运动响应幅值，ϕj为单位幅值辐射势。
辐射势ϕr和绕射势ϕd满足的控制方程和边界条件如下：
| $\left\{ \begin{array}{l} 拉普拉斯方程：{\nabla ^2}{\phi _j} = 0\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,{\rm{in}}\,\,\Omega \\ 自由水面边界条件：\frac{{\partial {\phi _j}}}{{\partial z}} - \frac{{{\omega ^2}}}{g}{\phi _j} = 0\,\,\,\,\,z = 0\\ 物面边界条件：\frac{{\partial {\phi _j}}}{{\partial n}} = {{\vec n}_j}\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,{\rm{on}}\,\,{S_B}\\ {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} \frac{{\partial {\phi _d}}}{{\partial n}} = - \frac{{\partial {\phi _i}}}{{\partial n}}\\ 海底边界条件：\nabla {\phi _j} = 0\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,\,z = - h\\ 远方辐射条件：\mathop {lim}\limits_{R \to \infty } \sqrt R \left( {\frac{{\partial {\phi _j}}}{{\partial R}} - \frac{{i{\omega ^2}}}{g}{\phi _j}} \right) = 0 \end{array} \right.$ | (2) |
式中，g为重力加速度，h为水深，Ω为流体域，SB为浮体的平均湿表面，$R = \sqrt {{x^2} + {y^2}} $，为场点到坐标原点的距离。
作用在物体上的广义波浪激振力fw可通过物面上压强的积分求得：
| ${f_w} = i\omega \rho \int {\int_{{S_B}} {({\phi _i} + {\phi _d})n{\rm{d}}s} } $ | (3) |
式中，n为物面外法线方向，以指向流体为正。
辐射势贡献的部分称为水动力系数fij:
| $\begin{array}{l} {f_{ij}} = {\omega ^2}\rho \int {\int_{{S_B}} {{\phi _j}{n_i}{\rm{d}}s} } = \\ {\rm{ }}{\omega ^2}{a_{ij}} + i\omega {b_{ij}}{\rm{\;\;\;\;\;\;\;}}i,j = 1, \cdots ,6 \end{array}$ | (4) |
式中，aij和bij分别为附加质量系数和辐射阻尼系数。
采用Cummins[17]提出的脉冲响应函数方法求解浮体的时域运动方程：
| $\begin{array}{l} \mathop \sum \limits_{j = 1}^6 \{ ({M_{kj}} + {m_{kj}}){{\ddot \xi }_j}(t) + \\ \;\;\;\;\int_{ - \infty }^t {{{\dot \xi }_j}(\tau ){K_{kj}}(t - \tau ){\rm{d}}\tau + {B_{kj}}\dot \xi (t) + {C_{kj}}\xi (t)} \} = \\ \;\;\;\;{F_{wk}}(t) + {F_{mk}}(t) + {R_k}(t) + {W_k}(t)\\ \;\;\;\,k,j = 1, \cdots ,6 \end{array}$ | (5) |
式中，Mkj为浮体广义质量，mkj为附加质量，Bkj为系统阻尼，Kkj(t)为迟滞函数，Ckj为回复力，Fwk(t)为波浪激振力，Fmk(t)为拖缆张力，Rk(t)为拖航阻力，Wk(t)为风阻力。
基于半经验的莫里森方程，拖航阻力由速度力和惯性力两部分组成：
| $\begin{array}{l} {R_k} = \frac{1}{2}\rho ld{C_d}|{u_f} - {u_s}|({u_f} - {u_s}) + \\ \;\;\;\;\;\;\;\rho lA{C_m}{{\dot u}_f} - \rho lA({C_m} - 1){{\dot u}_s} = \\ {\rm{\;\;\;\;\;\;}}\;\;\;\;\frac{1}{2}\rho ld{C_d}|{u_f} - {u_s}|({u_f} - {u_s}) + \\ \;\;\;\;\;\;\;\;\;\rho lA(1 + {C_a}){{\dot u}_f} - \rho lA{C_a}{{\dot u}_s} \end{array}$ | (6) |
式中，ρ为流体密度，l为柱体淹没深度，Cd为速度力系数，Cm为惯性力系数，Ca为附连水质量系数，Ca=Cm–1, d为柱体直径，A为柱体横截面积，uf和${\dot u_f}$分别为流体质点的速度和加速度，us和${\dot u_s}$分别为柱体的速度和加速度。在本研究中，除浮筒外的其他小尺度杆件(立柱、弧管、撑杆、网衣等)均位于水面以上，对于圆柱形管件，速度力系数Cd取值范围一般为0.6~1.2，惯性力系数Cm=2.0[18]，由于拖航速度较大，雷诺数Re=(1.24~4.25)×107，处于超临界状态(Re>5×105)，取速度力系数Cd= 0.7[16]。
采用集中质量法对拖缆进行动力分析，将其离散为若干个连续单元，拖缆的重力、浮力和阻力等集中作用在各单元节点上，各节点之间通过无质量的弹簧连接，采用有限元法求解动力学问题[19]。在本研究中，拖缆位于水面以上，不考虑流体阻力，节点处只受到重力及拖缆张力。
风阻力计算公式如下[18]:
| ${W_k} = {C_h}{C_s}SP$ | (7) |
| $P = 0.613 \times {10^{ - 3}}V_2^2$ | (8) |
式中，P为风压，S为受风构件的迎风面积，Ch为受风构件的高度系数，本研究取Ch=1.2, Cs为受风构件形状系数，本研究取Cs=0.5, V2为风速。
由于半潜型养殖平台网衣包含上千万个网目单元，本研究采用网目群化的方法对网衣进行简化[20]，侧面网衣网目群化数为N1=50，底部网衣网目群化数为N2=106（图2）。
10-1151-12-F002.jpg "点击查看原图") |

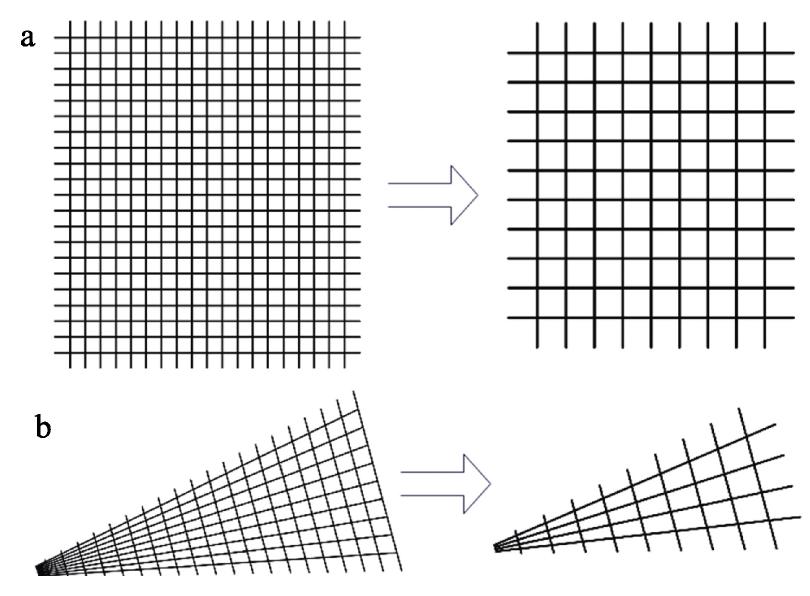

图2 网目群化示意图a. 侧面网衣群化 N1×N1=50×50; b. 底部网衣群化 N2×N2=106×106.. Fig. 2 Diagram of mesh groupa. Mesh group of side net N1×N1=50×50; b. Mesh group of bottom net N2×N2=106×106. |
以半潜式网箱平台“海洋渔场1号”为研究对象，如图3所示，平台的结构参数、主尺度参数和拖缆参数分别见表1、表2和表3。
10-1151-12-F003.jpg "点击查看原图") |

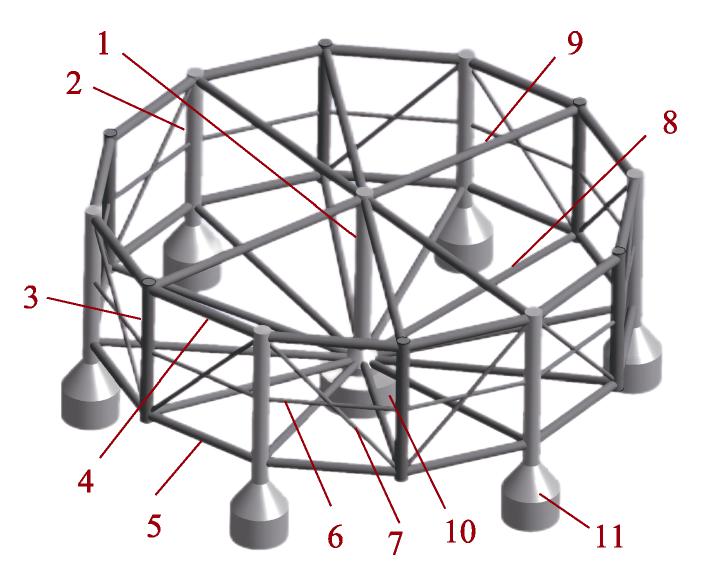

图3 “海洋渔场1号”结构示意图图中结构编号见表1.. Fig. 3 Sketch of Ocean Farm 1Check table 1 for the structure each number refers to. |
|
表1 网箱平台结构参数 Tab. 1 Structural parameters of the aquaculture platform |
|
|
表2 网箱平台主尺度参数 Tab. 2 Main dimensions of the aquaculture platform |
|
|
表3 拖缆参数 Tab. 3 Towline parameter |
采用一字形拖缆，拖缆点位于边立柱上，网箱平台拖航布置如图4所示。分别研究有效波高、浪向角、拖航速度、拖缆长度和拖缆点位置对网箱平台水动力性能的影响。采用JONSWAP谱模拟不规则波，谱峰因子为3.3，谱峰周期为6 s，风速为15 m/s。为了使网箱平台拖航达到稳定状态，数值模拟时间为6000 s，时间步长为0.1 s。
10-1151-12-F004.jpg "点击查看原图") |

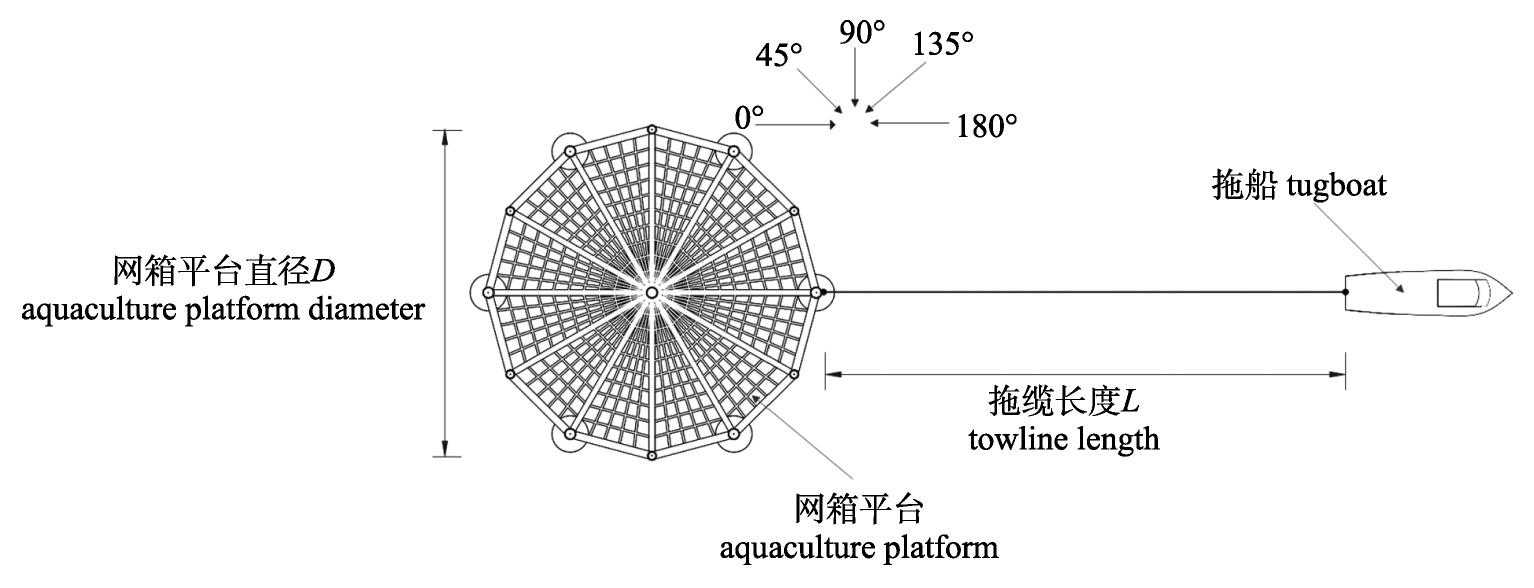

图4 拖航布置示意图 Fig. 4 Sketch of towing layout |
对于数值模拟来说，网格离散至关重要，决定了数值计算的准确性及计算效率。基于网箱养殖平台的频域计算结果，验证了平台的网格收敛性，考虑顺浪和横浪两种情况，浪向角分别为0°和90°，水深150 m，网格参数设置见表4。
|
|
表4 网格参数 Tab. 4 Mesh parameter |
图5 ~8给出了网箱平台在顺浪及横浪下的运动幅值响应算子、附加质量和辐射阻尼。可以看出，3种网格的计算结果基本一致。为保证数值模拟的准确性，同时兼顾计算效率，本研究选用mesh②进行拖航水动力研究。
10-1151-12-F005.jpg "点击查看原图") |
图5 网箱平台的运动幅值响应算子(0°浪向角) Fig. 5 Response amplitude operators of an aquaculture platform (0° incident angle) |
10-1151-12-F006.jpg "点击查看原图") |

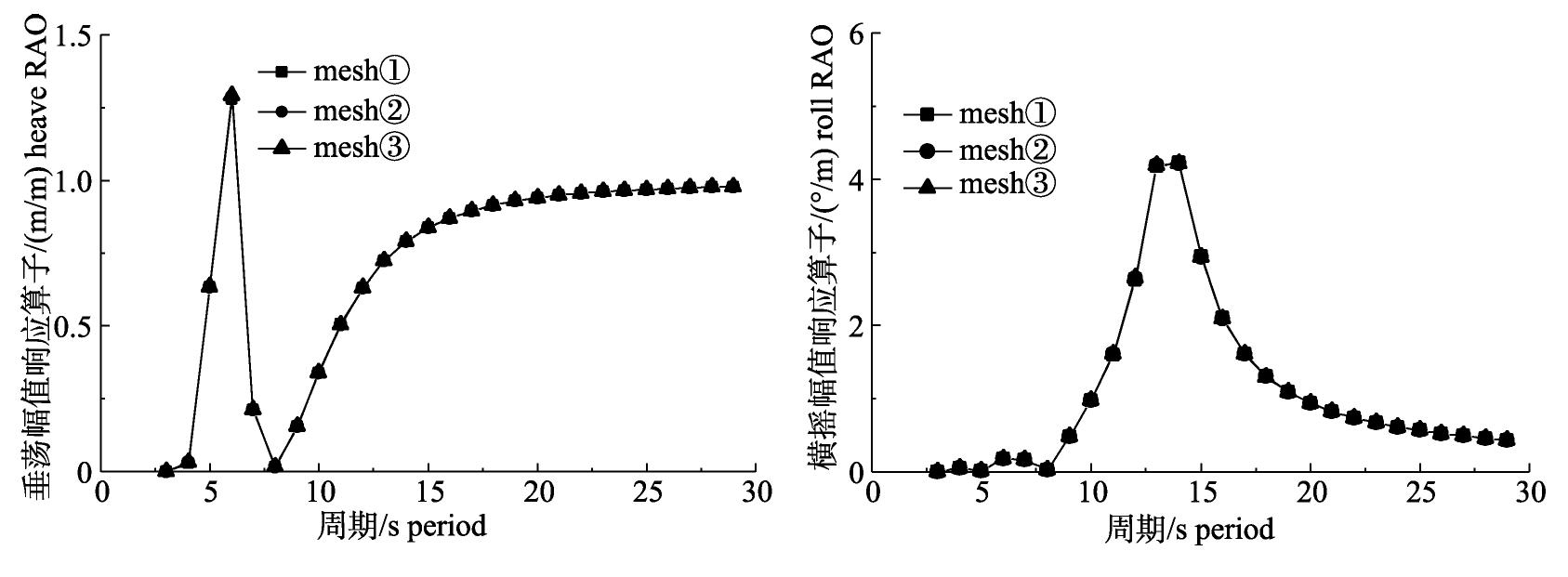

图6 网箱平台的运动幅值响应算子(90°浪向角) Fig. 6 Response amplitude operators of an aquaculture platform (90° incident angle) |
10-1151-12-F007.jpg "点击查看原图") |

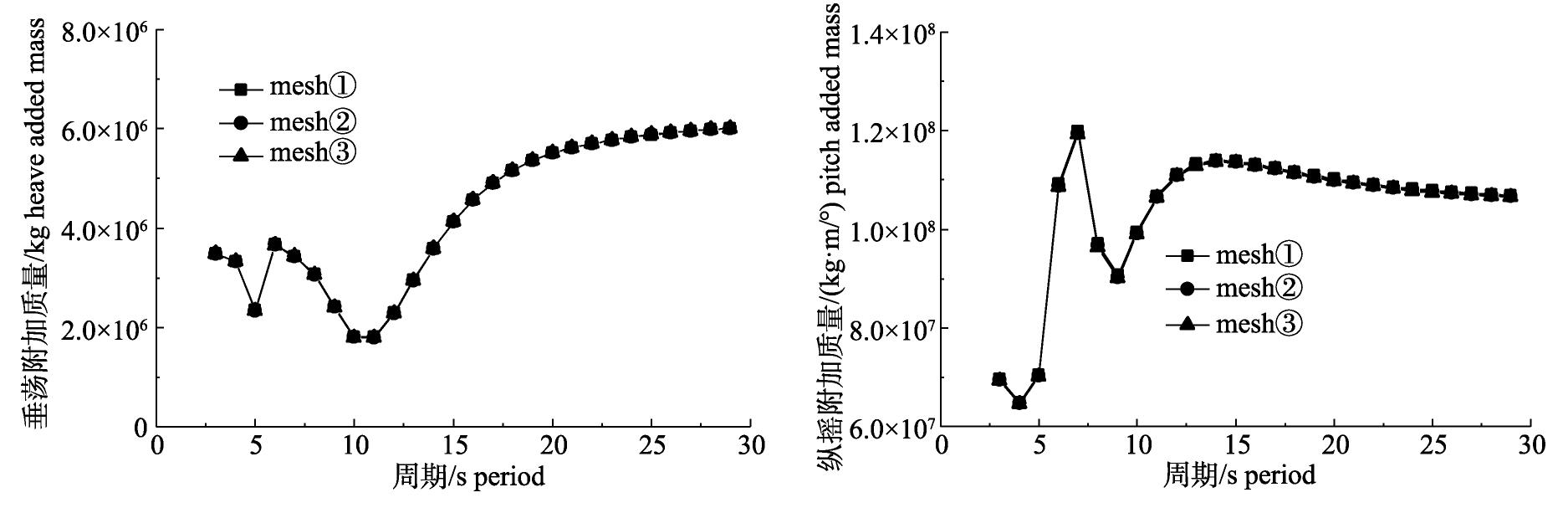

图7 网箱平台的附加质量 Fig. 7 Added mass of an aquaculture platform |
10-1151-12-F008.jpg "点击查看原图") |

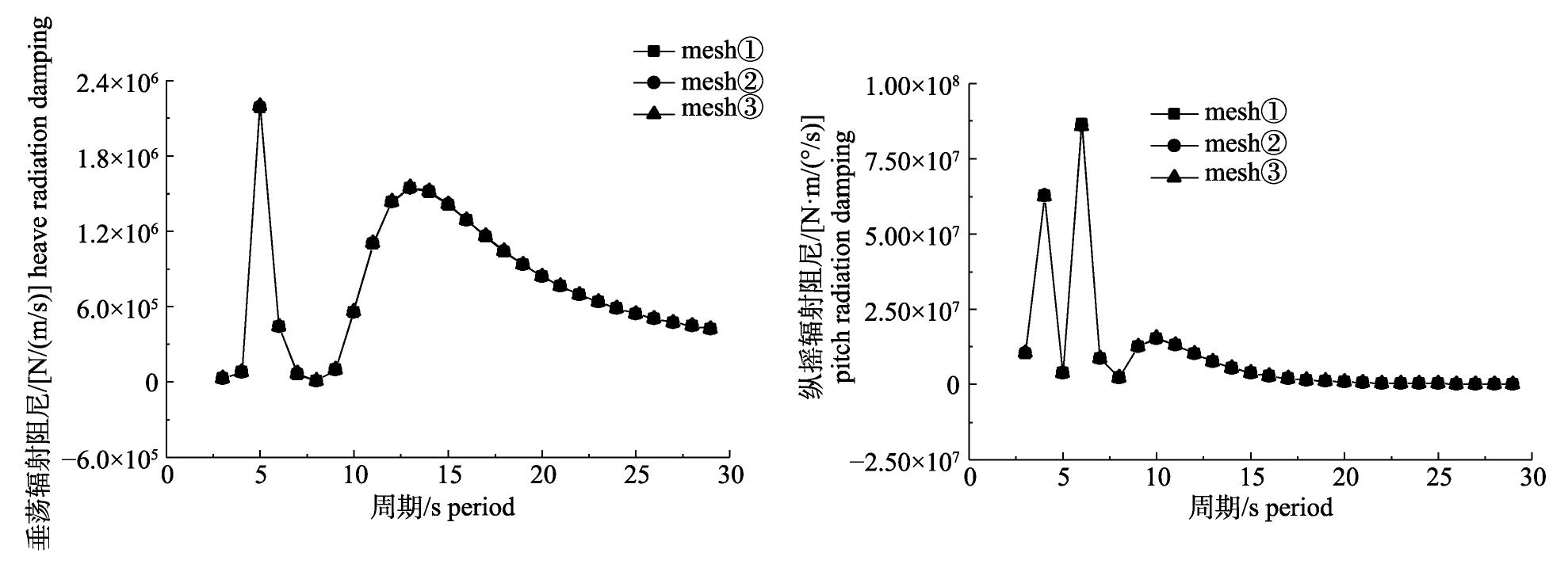

图8 网箱平台的辐射阻尼 Fig. 8 Radiation damping of an aquaculture platform |
为验证本研究所建模型及数值方法的有效性，针对“海洋渔场1号”网箱平台的作业工况(吃水43 m)，计算了网箱平台在0°浪向角时的运动幅值响应算子，并与Dou[21]的频域计算结果进行对比，如图9所示。可以看出，在垂荡和纵荡方向，本研究与Dou[21]的计算结果吻合良好，而在纵摇方向，二者的计算结果均趋近于0，且最大绝对误差为0.0027°/m，整体吻合较好。从而验证了本研究模型的有效性。
10-1151-12-F009.jpg "点击查看原图") |

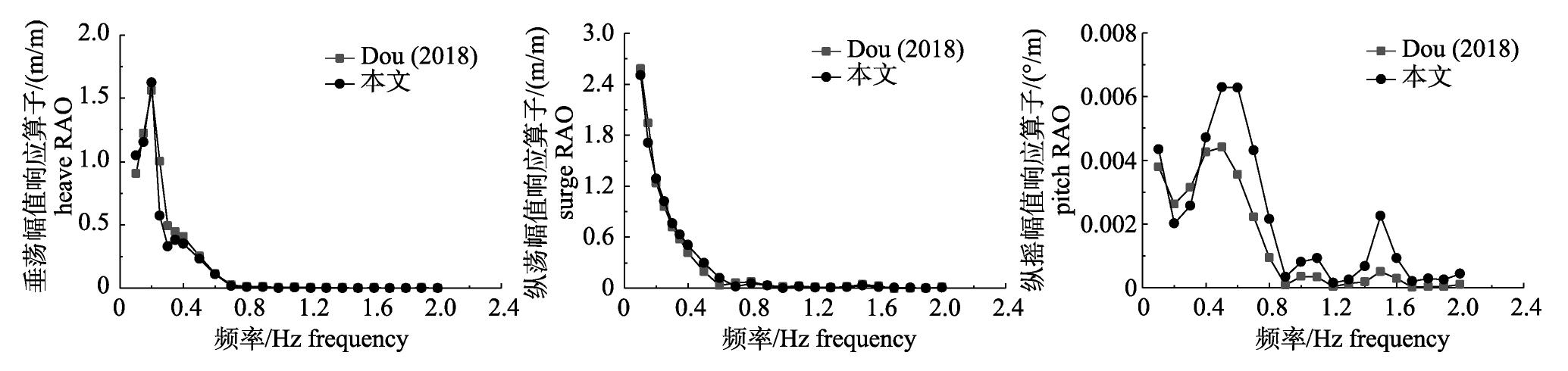

图9 作业工况下网箱平台运动幅值响应算子(0°浪向角，吃水43 m) Fig. 9 Response amplitude operators of an aquaculture platform under operation condition (0° incident angle, draft 43 m) |
有效波高是不规则波的重要指标，参考3~5级海况的波浪条件，选取1.25 m、2.50 m和4.00 m 3种有效波高，考虑顶浪拖航，浪向角为180°，拖航速度4.0 kn，拖缆点位于边缘浮筒与边立柱交界处(水面以上7 m处)，缆绳长度为220 m。《海上拖航指南》[22]规范附录1中规定，如果没有进行模型实验，根据标准建造并且满足良好航海程序时，可以以垂荡加速度、横摇角及纵摇角作为被拖物拖航稳定性的衡量标准。由此，本研究对每组工况下500~6000 s内网箱平台垂荡加速度、纵摇角和拖缆张力时历结果的最大值、最小值及平均值进行统计，如图10和表5所示。
10-1151-12-F010.jpg "点击查看原图") |

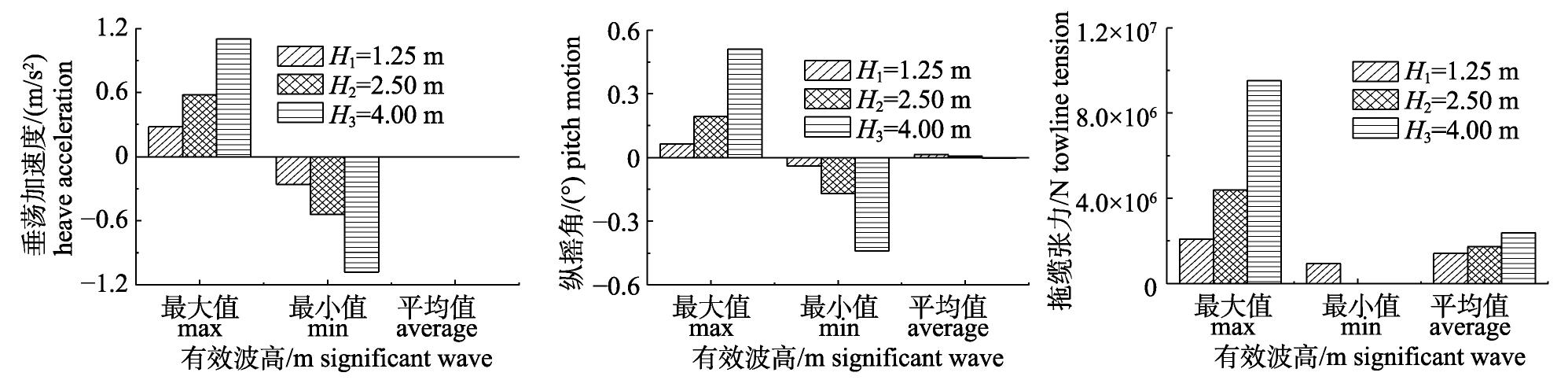

图10 不同波高下网箱平台的运动响应和拖缆张力 Fig. 10 Motion responses and towline tensions of an aquaculture platform for different significant wave heights |
|
|
表5 不同波高下的网箱平台的运动响应和拖缆张力 Tab. 5 Motion responses and towline tensions of an aquaculture platform for different significant wave heights |
从图10和表5可以看出，当波高由1.25 m增加到2.50 m和4.00 m时，网箱平台垂荡加速度和纵摇角的平均值几乎为零，正向垂荡加速度大于负向，其最大值分别增加107%和293%；艏倾角(正值)大于艉倾角(负值)，最大艏倾角分别增长217%和750%；不同波高下拖缆张力的平均值分别增加21%和68%，最大值增加112%和358%。为保障养殖平台海上作业的安全性，根据工程经验，设定拖缆张力最小安全系数为2.0。在5级海况下(H=4.00 m)，网箱平台最大垂荡加速度达到1.10 m/s2，超过《海上拖航指南》规定的垂荡加速度允许值(≤0.98 m/s2)[22]，最大拖缆张力9.52×106 N，安全系数1.54，低于最小安全系数2.0。因此，网箱平台拖航作业海况不宜超过4级。
4.2 浪向角的影响浪向角变化对浮体水动力特性也有显著影响，选取0°、45°、135°和180° 4种浪向角，有效波高为2.5 m，其他计算参数与
计算得到的网箱平台垂荡加速度、纵摇角和拖缆张力结果的最大值、最小值及平均值如图11和表6所示。
10-1151-12-F011.jpg "点击查看原图") |

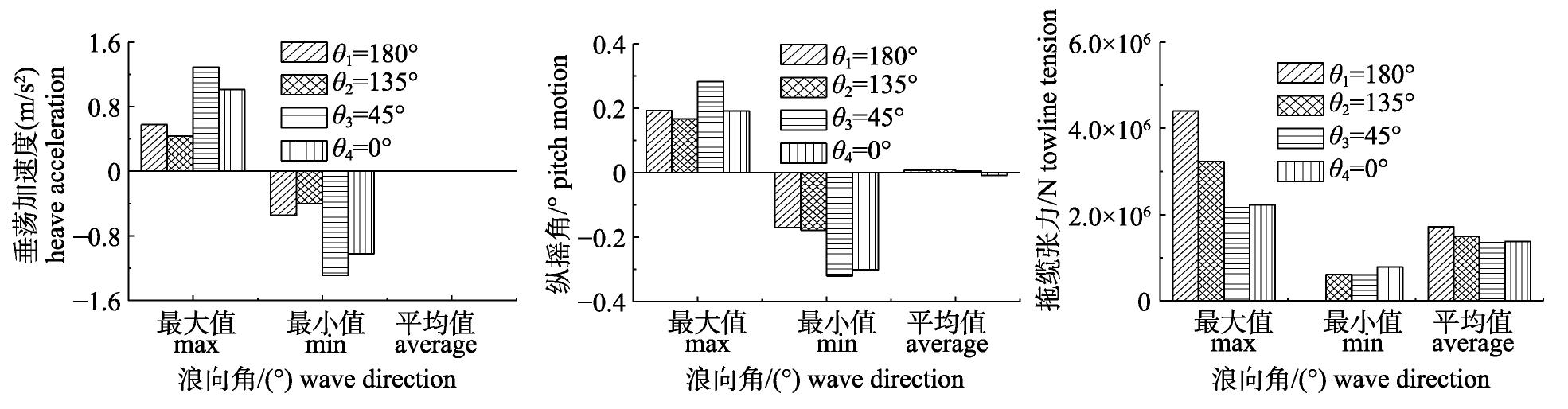

图11 不同浪向角下网箱平台的运动响应和拖缆张力 Fig. 11 Motion responses and towline tensions of an aquaculture platform for different wave directions |
|
|
表6 不同浪向角下网箱平台的运动响应和拖缆张力 Tab. 6 Motion responses and towline tensions of an aquaculture platform for different wave directions |
从图11和表6可以看出，不同浪向角下网箱平台垂荡加速度和纵摇角的平均值几乎为零。在顺浪(0°浪向角)和偏顺浪(45°浪向角)条件下，网箱平台最大垂荡加速度均大于《海上拖航指南》规定的允许值(≤0.98 m/s2)[22]，且艉倾角大于艏倾角，与顶浪(180°浪向角)情况相比，网箱平台纵摇角最大辐值分别增加58%和68%，拖缆张力平均值降低20%和22%，拖缆张力最大值降低49%和51%。在偏顶浪(135°浪向角)条件下，网箱平台垂荡加速度最大值比顶浪时降低26%，拖缆张力最大值降低27%。因此，在拖航过程中应尽量避免顺浪拖航，宜采用偏顶浪拖航。
4.3 拖航速度的影响拖航速度影响拖船海上作业时间和燃油消耗量，选取2.0 kn、3.0 kn、4.0 kn和5.0 kn (U= 1.03 m/s、1.54 m/s、2.06 m/s和2.57 m/s) 4种拖航速度，有效波高为2.5 m，其他计算参数与
计算得到的网箱平台垂荡加速度、纵摇角和拖缆张力结果的最大值、最小值及平均值如图12和表7所示。
10-1151-12-F012.jpg "点击查看原图") |

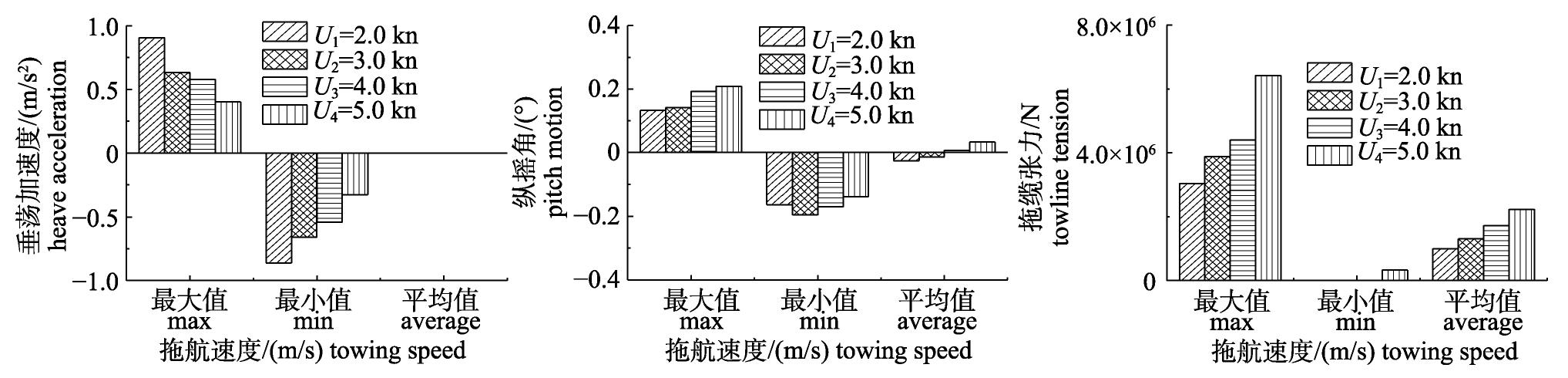

图12 不同拖航速度下网箱平台的运动响应和拖缆张力 Fig. 12 Motion responses and towline tensions of an aquaculture platform for different towing speeds |
|
|
表7 不同拖航速度下的运动响应和拖缆张力 Tab. 7 Motion responses and towline tensions of an aquaculture platform for different towing speeds |
从图12和表7可以看出，当拖航速度由2.0 kn分别增加到3.0 kn、4.0 kn和5.0 kn时，网箱平台垂荡加速度的平均值为零，正向垂荡加速度大于负向，其最大值分别降低31%、36%和56%，当拖航速度为2.0 kn时，垂荡加速度已十分接近《海上拖航指南》规定的安全限值0.98 m/s2[22]；纵摇角的平均值几乎不变，最大值分别增加8%、46%和62%，当拖航速≥4.0 kn时，艏倾角大于艉倾角；拖缆张力的平均值分别增加31%、72%和123%，最大值分别增加28%、45%和112%，当拖航速度为5.0 kn 时，最大拖缆张力6.42×106 N，安全系数2.3，略高于最小安全系数2.0。因此，为了满足运动响应及拖缆张力的要求，拖航速度不宜小于2.0 kn或大于5.0 kn。
4.4 拖缆长度的影响拖缆长度对拖航结构的水动力性能有一定影响，选取L=D、2D、3D和4D 4种拖缆长度(D为网箱平台直径)，有效波高为2.5 m，其他计算参数与
计算得到的网箱平台垂荡加速度、纵摇角和拖缆张力结果的最大值、最小值及平均值如图13和表8所示。
10-1151-12-F013.jpg "点击查看原图") |

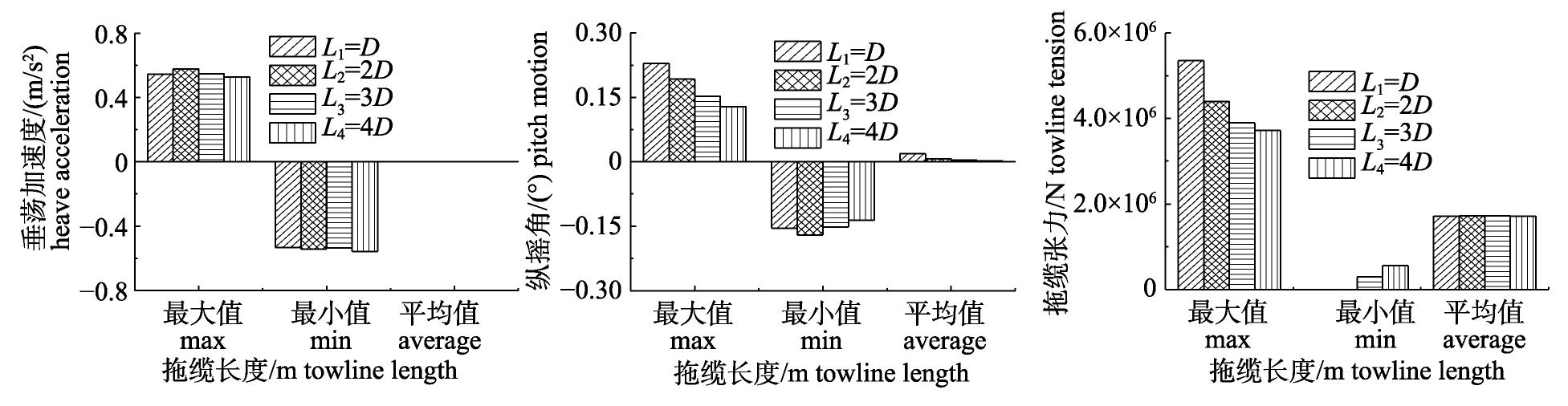

图13 不同拖缆长度下网箱平台的运动响应和拖缆张力 Fig. 13 Motion responses and towline tensions of an aquaculture platform for different towline lengths |
|
|
表8 不同拖缆长度下网箱平台的运动响应和拖缆张力 Tab. 8 Motion responses and towline tensions of an aquaculture platform for different towline lengths |
从图13和表8可以看出，当拖缆长度由D增加到2D、3D和4D时，网箱平台垂荡加速度的平均值及最大值、纵摇角和拖缆张力的平均值几乎不变，最大纵摇角(艏倾)分别降低17%、35%和43%，拖缆张力最大值分别减小18%、27%和31%。拖缆长度的增加会缓解因拖船与网箱平台运动不协调而产生的冲击张力，但拖缆过长也会使拖航操作更加困难。因此，在保证航向稳定的前提下，应尽量选取较长的拖缆。
4.5 拖缆点位置的影响拖缆点位置对半潜式网箱平台拖航水动力特性也会产生影响，选取Z=−0.06H、0、0.14H、0.22H和0.41H (H为网箱平台高度) 5种拖缆点高度，分别对应网箱平台浮心、平均静水面、边缘浮筒与边立柱交界面、形心和重心高度。有效波高为2.5 m，其他计算参数与
计算得到的网箱平台垂荡加速度、纵摇角和拖缆张力结果的最大值、最小值及平均值如图14和表9所示。
10-1151-12-F014.jpg "点击查看原图") |

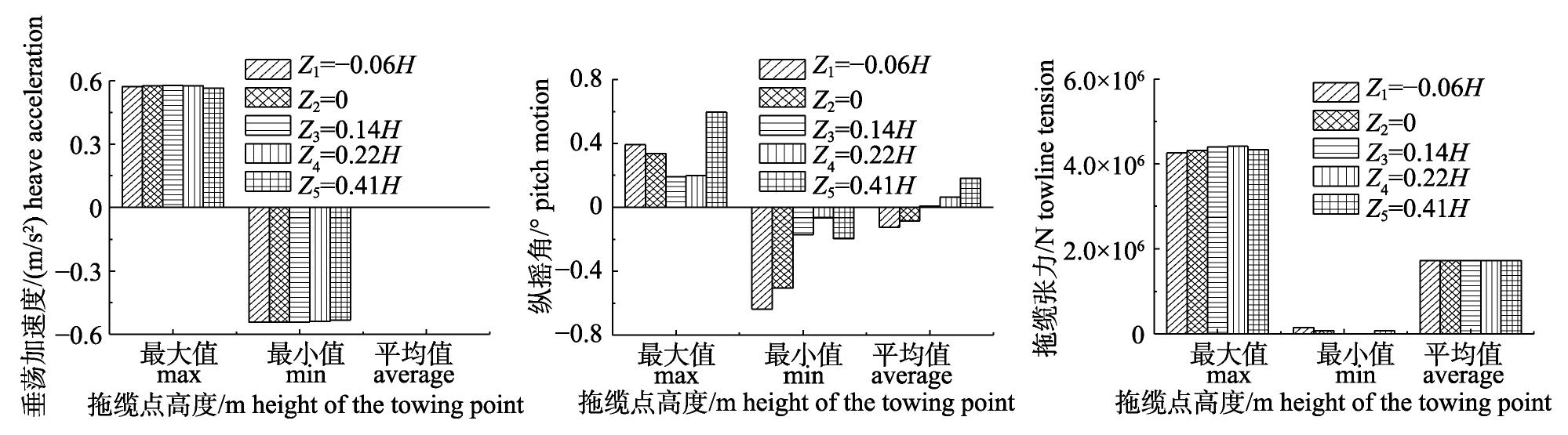

图14 不同拖缆点位置下网箱平台的运动响应和拖缆张力 Fig. 14 Motion responses and towline tensions of an aquaculture platform for different heights of the towing point |
|
|
表9 不同拖缆点位置下网箱平台的运动响应和拖缆张力 Tab. 9 Motion responses and towline tensions of an aquaculture platform for different heights of the towing point |
从图14和表9可以看出，当拖缆点位置由Z=−0.06H提升到0、0.14H、0.22H和0.41H时，网箱平台垂荡加速度和拖缆张力的统计值几乎不变，纵摇角幅值(最大值−最小值)分别降低17%、65%、75%和22%。当拖缆点位置高于平均静水面(Z>0)时，艏倾角大于艉倾角。拖缆点位置决定了拖缆张力力矩的大小，进而影响网箱平台的航行姿态。
5 讨论 5.1 波浪参数对网箱平台拖航性能的影响波浪参数是影响网箱平台拖航性能的关键因素之一，恶劣海况下拖航容易导致平台运动响应过大或发生断缆事故。从垂荡加速度、纵摇角和拖缆张力的统计分析来看，有效波高和浪向角对网箱平台拖航性能的影响十分显著。有效波高的增加会导致波浪力增大，运动响应和拖缆张力也随之增大，从而降低网箱平台在拖航过程中的稳定性，这一规律与Wang等[12]、Zhang等[4]和赵悦等[3]针对筒型基础拖航水动力的研究结果一致。根据翟秋等[8]对大型预制沉箱和朱航等[5]对风电三筒导管架基础的研究，为满足拖缆张力要求，浮式结构外海拖航海况宜限制在4级以内。
湿拖一般采用顶浪或顺浪拖航，以避免横浪作用下结构产生过大的横摇和横荡响应。根据数值计算结果，顺浪时网箱平台拖航阻力较小，因而拖缆张力较顶浪时有所减小，同时稳定力矩降低，使得网箱平台纵摇运动比顶浪时更加剧烈，这一规律在张浦阳等[23]和贺维国等[10]关于筒型基础和沉管隧道管节的研究中也被发现。
5.2 拖航方式对网箱平台拖航性能的影响拖航速度直接影响网箱平台的湿拖运输。从垂荡加速度、纵摇角和拖缆张力的统计分析来看，随着拖航速度增加，网箱平台拖航阻力增大，导致拖缆张力增加，系统回复力变大，因而网箱平台垂荡加速度减小，这与Zhang等[4]针对筒型基础和任建宇等[6]针对浮式风机的研究结果一致。
网箱平台和拖船之间由拖缆连接，拖缆长度和拖缆点位置也是影响网箱平台拖航性能的关键因素。从统计结果来看，拖缆长度增加有利于缓解拖缆内产生的冲击张力，缆绳越长拖缆张力越小，这与贺维国等[10]关于沉管隧道管节和李亚杰等[9]关于浮式风机的研究结果一致。同时，增大拖缆长度使得拖缆重量增加，系统回复力提高，导致网箱平台纵摇运动响应减小，这一规律在Zhang等[1]关于海上测风塔基础的研究中也被发现。
根据数值计算结果，当拖缆点位于网箱平台形心所在平面(水面之上)时，平台的纵摇运动响应最小。王道广等[15]在筒基井口平台静水拖航试验中发现，拖缆点位于水面或水面以上时其纵摇角明显小于水面以下，这与本研究结果相符合。丁红岩等[14]针对筒形基础海洋平台在规则波作用下的拖航性能进行了研究，结果显示，拖缆点位置靠近浮心所在平面(水面之下)时其纵摇角最小，与本研究的研究结果存在差异。产生差异的原因是由于网箱平台尺度大、重心高，在吃水相同的条件下，网箱平台的水面高度远大于筒型基础平台，由拖航阻力和波浪增阻引起的倾覆力矩更大，平台更容易发生艏倾；此外，网箱平台的拖航计算中还考虑了风阻力，对于带有网衣的水面高耸结构，由风荷载引起的倾覆力矩不能忽略(重心高于迎风面形心)，网箱平台艏倾的趋势进一步增大，在拖航过程中，拖缆张力提供稳定力矩，用于抵抗由阻力引起的倾覆力矩，稳定力矩的大小随拖缆点高度变化，当拖缆点位置较高时，稳定力矩较小，网箱平台发生艏倾，当拖缆点位置较低时，稳定力矩较大，网箱平台发生艉倾。而吃水、拖航速度、风速和波浪条件，也会影响网箱平台倾覆力矩的大小。
6 结论本研究以半潜式网箱养殖平台为研究对象，建立了拖航水动力模型，分析了有效波高、浪向角、拖航速度、拖缆长度和拖缆点位置等参数对网箱平台运动响应和拖缆张力的影响，得到了以下结论：
(1) 有效波高和浪向角对网箱平台运动响应和拖缆张力影响较大，在自浮远距离拖航时，建议作业海况不超过4级，避免顺浪拖航，宜采取偏顶浪拖航，以保证平台的安全稳定。
(2) 随着拖航速度增加，网箱平台的垂荡加速度减小，拖缆张力增大，为满足平台运动响应及拖缆张力要求，建议拖航航速控制在2.0 kn至5.0 kn之间。
(3) 随着拖缆长度增加，网箱平台最大拖缆张力减小，平均拖缆张力几乎不变，实际拖航过程中可在保证航向稳定的前提下适当增加拖缆长度。
(4) 拖缆点高度对拖航姿态影响较大，要根据网箱平台吃水、外环境荷载及拖航速度合理选取，确保拖航稳定。
